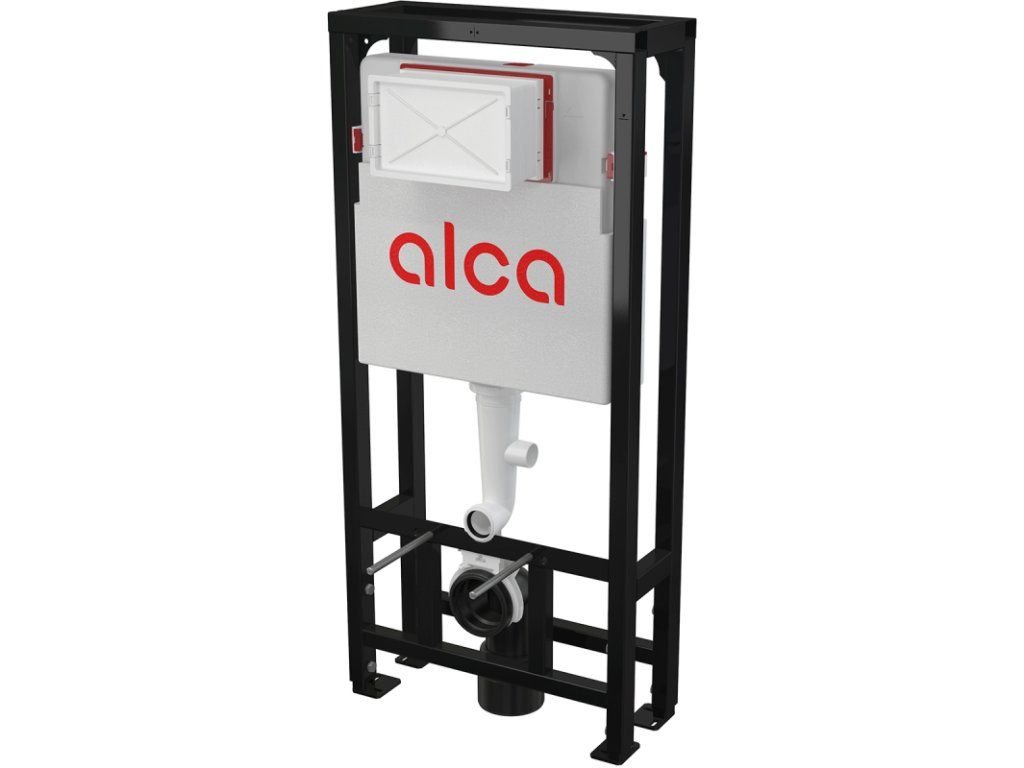

WC modul pro suchou instalaci (do prostoru), samostojící AM116/1120

Detailní popis produktu

Použití:
Pro montáž do sádrokartonové konstrukce
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Pro tlouštku podlah 0–200 mm
Pro závěsné WC

Vlastnosti:
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Kompatibilní se všemi ovládacími tlačítky Alca
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Materiál nosné konstrukce: kov ošetřený práškovou barvou
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Možnost vestavby oddáleného nebo senzorového splachování
Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
Obsahuje dávkovač WC tablet
Posuvný mechanismus držáku odpadu v čtyřech polohách ve vzdálenosti 0–45 mm
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Přívod vody zezadu / shora uprostřed / zleva / zprava
Rohový ventil s možností na napojení na potrubní systém Mepla
Samostojná konstrukce rámu umožňuje jeho instalaci do prostoru bez nutnosti přímého ukotvení do zdi
Servisní práce bez použití nářadí

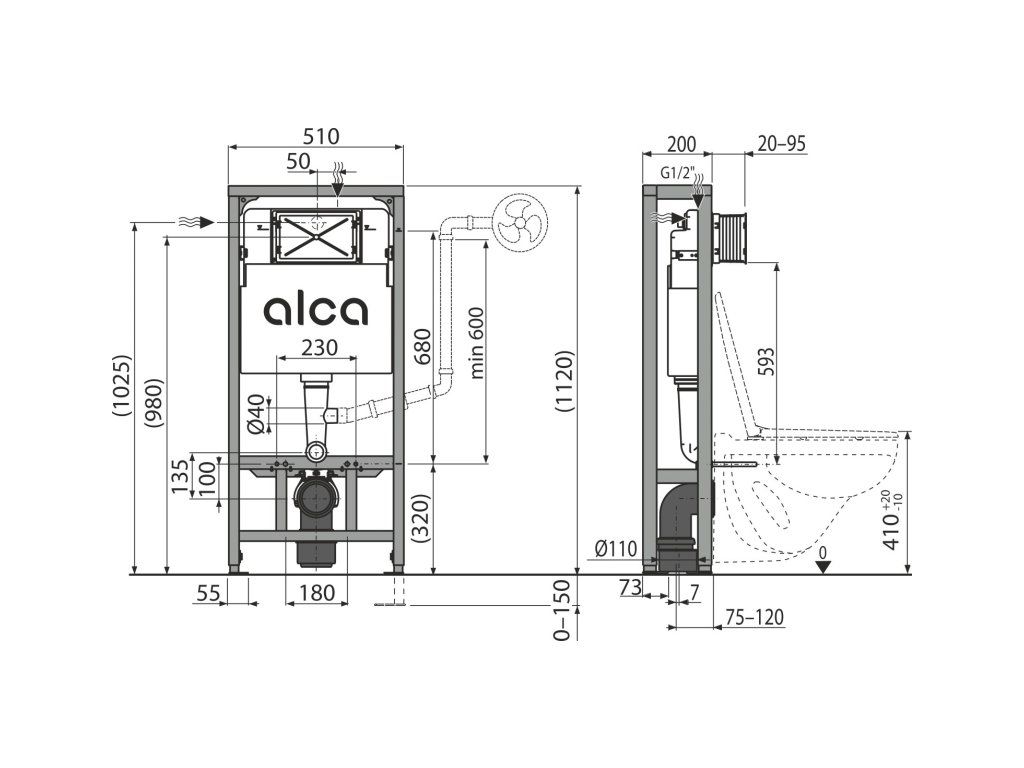

Stavební hloubka 200 mm
Viditelné označení nivelace a středové rysky
Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov

Technické parametry:
Doporučený rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkční rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutí - 2,5 - 3,5 - l
Objem vody v nádržce - - 9 - l
Připojení vody zezadu nebo shora montážními otvory - - G1/2 - "
Standardní nastavení malého spláchnutí - - 3 - l
Standardní nastavení velkého spláchnutí - - 6 - l
Velké spláchnutí - 6 - 9 - l
Zátěžová zkouška - - 400 - kg

Rozsah dodávky:
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Koleno odpadu HT 90/90 polyethylen, PE-HD
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Nádrž s napouštěcí a vypouštěcí armaturou
Redukce odpadu HT 90/110 polyethylen, PE+HD
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Sada pro vhazování WC tablet
Samostojný rám
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
Těsnění odpadu, propojka polypropylen, těsnění propojky
Těsnění přívodu, vývodka polypropylen, vrapová vložka
